Hoy publicamos la segunda parte de nuestro trabajo docente realizado sobre la vivienda Sifera House, de los arquitectos Josep Camps y Olga Felip. Como ya os contamos en el post de la primera parte, este monográfico se ha realizado dentro de los cursos del programa INTERCAMBIA, en la Escuela Técnica Superior de Arquitectura de Granada (ETSAG), como parte de los ejercicios realizados en clase.

     En el post de esta semana os mostramos tres escenas interiores de la vivienda, en las que se muestran el acceso a la vivienda desde un jardín intermedio, el hall de entrada desde el interior, y el salón principal.

     Aquí podéis ver las imágenes finales obtenidas:

     Para realizar estas imágenes, continuamos con nuestra metodología de trabajo aplicada en el propio taller. A partir de un modelo 3D completo de la vivienda que se aporta en clase, comenzamos con un análisis de la geometría y la colocación de las cámaras que mejor expliquen el edificio. Para ello, en clase nos apoyamos en las fotografías reales realizadas sobre la vivienda y publicadas en la página web de Archdaily, ya que nos permiten hacer que el alumno descubra las posibilidades del uso de las cámaras a la hora de explicar un proyecto arquitectónico, y nos aporta una referencia gráfica del resultado que debemos obtener al final.

     Aquí podéis ver unas imágenes alámbricas con el modelo geométrico empleado para las distintas vistas:

     A continuación, en clases progresivas realizamos la iluminación del modelo 3D, con el objetivo de realizarla de la forma más realista posible. Para comprender las posibilidades de iluminación con 3DStudio, siempre intentamos emular virtualmente la iluminación presente en las fotografías de referencia de la vivienda.

     Aquí podéis ver la base de iluminación de las vistas realizadas.

     Para terminar, aplicamos texturas sobre el modelo de la forma más sencilla posible, y explicamos todos los parámetros finales a tener en cuenta para obtener los renders definitivos con la calidad mínima necesaria. También aplicamos correcciones fotográficas y explicamos los procesos de postproducción básica de la imagen con Photoshop.

     Aquí podéis ver las imágenes resumen del proceso de trabajo.

     Esperamos que os haya gustado nuestro post de esta semana. En futuras publicaciones compartiremos la última parte de este trabajo.

     Un saludo.

     Como os avanzamos el otro día, en el post de esta semana recuperamos un trabajo realizado para una alumna de Proyecto Fin de Carrera de la Escuela Técnica Superior de Arquitectura de Granada (ETSAG).

     Se trata de un espacio deportivo de escala urbana situado en la ciudad de Granada. La propuesta se puede resumir como un edificio de planta extensa y muy organizada, sobre la que se imponen cinco cajas transparentes que responden a las tensiones urbanísticas del lugar. Cada caja es independiente y contiene una actividad deportiva distinta. Los espacios intermedios entre cajas son cubiertos por espacios comunes y vestuarios en planta baja, y por una calle peatonal y espacios públicos en la planta superior.

    En este post os mostramos dos de las imágenes realizadas en este trabajo monográfico, una de la calle principal que se genera en el exterior, y otra desde dentro de una de esas cajas, en concreto la de la piscina. Aquí las tenéis.

     Para realizar este trabajo, se optó por modelar el edificio al completo. Esto fue lo más complicado de todo el proceso, ya que era un edificio muy extenso y lleno de detalles como encuentros entre elementos, la fachada lineal, los diversos materiales a emplear, o la estructura tridimensional de acero. El modelado 3D se completó en una semana, y se realizaron dos maquetas virtuales, una al detalle para las escenas principales, y otra simplificada para imágenes de contexto y esquemas gráficos.

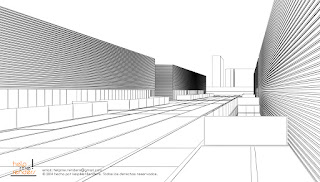

     Aquí podéis ver un delineado de las perspectivas elegidas donde se aprecia el modelado realizado, donde destacan sobre todo la fachada de la escena exterior y la estructura tridimensional de la escena interior.

     Para el proceso de iluminación, se optó por una iluminación global en ambas imágenes a partir de archivos HDRI. Para la escena exterior fue suficiente, pero para la interior hubo que acentuar zonas con luces auxiliares. Aquí podéis ver una base de la iluminación empleada.

     Finalmente, calculamos las imágenes y las pasamos por Photoshop para realizar unos ajustes básicos y el encaje del entorno. Aquí tenéis nuestras imágenes que resumen el proceso de trabajo en las dos escenas.



     ¿Qué os parecen? Esperamos que os hayan gustado. Como anécdota final, os contamos que la alumna aprobó con nota, y su trabajo fue seleccionado para ser expuesto en la selección de proyectos de su convocatoria. Desde aquí le reiteramos nuestra enhorabuena.

     La semana que viene subiremos más imágenes.

     Un saludo.

     Compartimos con vosotros un adelanto del post de esta semana, un trabajo monográfico realizado sobre un Centro Deportivo para un Proyecto Fin de Carrera de la Escuela Técnica Superior de Arquitectura de Granada (ETSAG).

     Se trata de un trabajo realizado hace un año que recuperamos para poder mostraros la variedad de ámbitos sobre la que trabajamos. Era un edificio muy grande y muy complejo, con cantidad de detalles que modelar y mostrar, como las fachadas o la estructura. El proceso de modelado 3D se alargó cerca de una semana, pero el resultado fue fantástico.

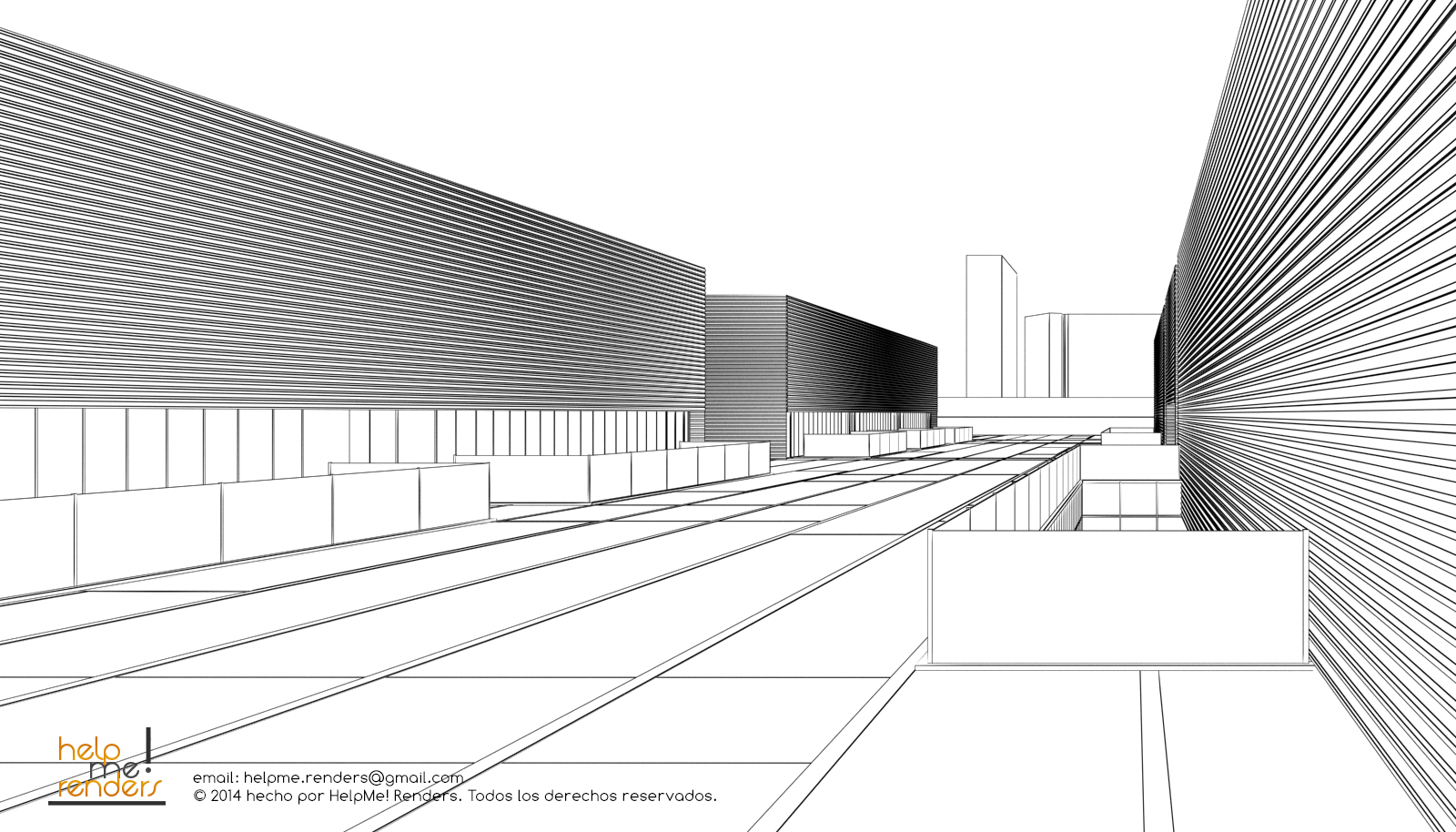

     Aquí os dejamos unas imágenes alámbricas de dos de las vistas realizadas sobre a maqueta 3D, donde se aprecia la complejidad de la geometría. ¿Podéis imaginaros cual fue el resultado final?

     Próximamente lo veréis aquí en el blog...

     Tras nuestro reinicio del blog, comenzamos a compartir con vosotros algunos de nuestros últimos trabajos infográficos.

     En el post de hoy, os mostramos la primera parte del trabajo docente realizado sobre un modelo 3D de la vivienda SIFERA HOUSE, de los arquitectos Josep Camps & Olga Felip. El trabajo monográfico realizado sobre ésta se llevó a cabo en los cursos de formación que hemos impartido dentro del programa INTERCAMBIA, en la Escuela Técnica Superior de Arquitectura de Granada ( ETSAG ), como parte de los ejercicios a realizar en clase.

    Aquí os mostramos dos imágenes de nuestro proceso de trabajo.

     En concreto, os presentamos dos vistas exteriores que se corresponden con las fachadas principales de la vivienda.

     El primer paso que llevamos a cabo en nuestros cursos de formación es aprender a colocar las vistas adecuadas y a estudiar el modelo 3D que disponemos. En este apartado os adjuntamos dos imágenes sketches en alámbrico, que muestran la geometría base desde la que partimos.

     El segundo paso de nuestra metodología es la iluminación del modelo. Sobre una base neutra, jugamos con las distintas posibilidades de iluminación y aplicamos conocimientos de fotografía profesional para obtener un resultado lo más realista posible.

     En último lugar, trabajamos la colocación de texturas en el modelo 3D, llevamos a cabo el cálculo de la imagen final y el postprocesado de la misma en Photoshop. Aquí tenéis el resultado final.

     Esperamos que os haya gustado nuestra nueva entrada. Seguiremos compartiendo con vosotros nuestras experiencias docentes.
